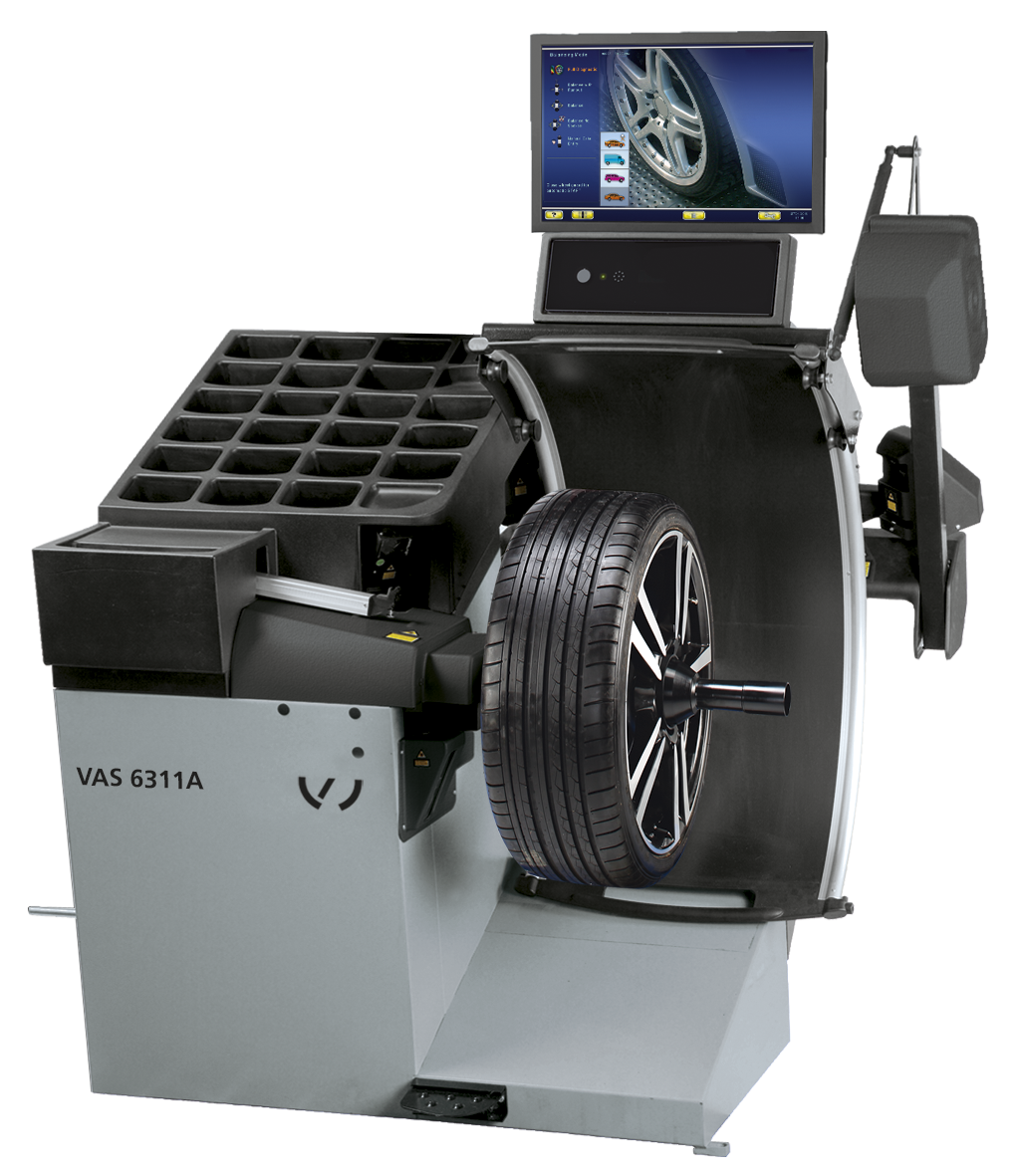

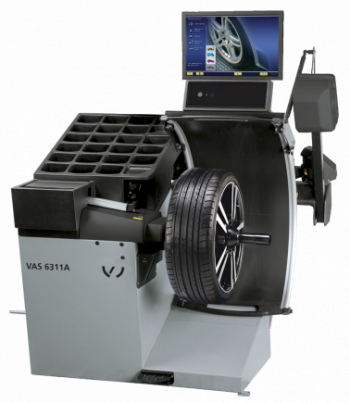

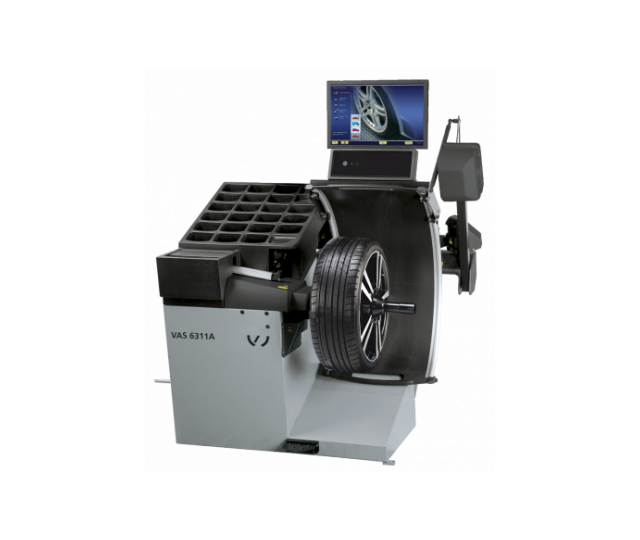

Hofmann VAS 6311A VOLKSWAGEN AG

ДИАГНОСТИЧЕСКИЙ И БАЛАНСИРОВОЧНЫЙ СТЕНД ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ С СЕНСОРНЫМ МОНИТОРОМ И КАМЕРНОЙ ТЕХНОЛОГИЕЙ 3D

Высококачественное Обслуживание

Описание продукта

Диагностический и балансировочный стенд для шинных центров, дилерских и общих СТО с высоким объёмом обслуживания, тюнинговых станций и производителей автомобилей. С камерной технологией 3D: 5 CCD цифровых камер сканируют обод и шину в разных направлениях специальными ленточными 3D лазерами. В едином измерительном цикле с высокой точностью определяются все данные, диагностируются и документируются возможные дефекты обода и шины.

Измерение индекса бокового увода шины (конусность шины)
Рекомендация по наилучшему позиционированию колёс на автомобиле для снижения бокового увода (функция OptiLine - опция)
Определение мест плоского износа шины
Определение возможных повреждений бортов шины
Контроль правильной посадки бортов
Измерение радиального и бокового биений шины и (или) обода
Измерение глубины протектора в пяи различных точках и визуализация на экране
Анализ износа протектора (сигнализация о необходимости регулировки углов установки)
Дружественный сенсорный экран монитора для визуализации результатов диагностики в ярких трёхмерных цветовых картах
Графический интерфейс оператора PLATINUM обеспечивает интуитивную связь оператор-стенд и высокую производительность диагностики и балансировки
Распечатка протоколов или скриншотов с результатами испытаний с помощью принтера (опция). Также сохранение на флэшку USB.
Документирование состояния комплекта колёс
Техника виртуальных плоскостей измерения (VPM, патент)
Автоматический бесконтактный ввод данных и программы балансировки (тип и расположение грузов)
Автоматическое бесконтактное определение числа и расположения спиц для режима разделения грузов
Установка груза с помощью измерительного рычага geodata® с АвтоСтопСистемой и зажимом для клеевых грузов (патент)
Диагностика причин неплавной езды и оптимизация в одном дополнительном цикле
Электомеханический зажим Power Clamp™ обеспечивает точный зажим и центрирование колеса
Совместимость с сетью asanetwork (дополнительное ПО клиента - опция)

Развернуть ▼

функции

ТРЁХМЕРНАЯ ДИАГНОСТИКА

Вид, размеры и положение дефектного места на шине распознаётся бесконтактной техникой 3D, измеряется и представляется оптически.

easyWEIGHT™

Точечный лазерный указатель показывает места установки грузов с высокой точностью и эффективностью.

Геометрическая подгонка

Диагностика радиального биения колеса выполняется одновременно с измерением дисбаланса, не снижая производительности стенда. Высокое радиальное биение автоматически определяется при диагностике обода и обеспечивает определение

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ PLATINUM

Высоко интуитивный и быстрый сенсорный экран монитора с цифрами большого размера, цветными указателями места установки грузов и PLATINUM интерфейсом пользователя – повышает уровень интуитивности и эргономичности.

Длинный главный вал

Вал длиной 225 мм позволяет использовать сменные фланцы и другие принадлежности почти для всех типов колёс.

Радиальное биение

Графики пиковых значений и 1-я гармоника радиальных биений обеспечивают лёгкую диагностику проблем. При необходимости представляется информация о биении обода и подгонке.

Интуитивный дисплей

Сканер обода автомати- чески измеряет диаметр обода и расстояние, а также число и положение спиц. Затем автоматически выбирается программа балансировки, тип и место установки груза.

УСТАНОВКА ГРУЗОВ ЗА СПИЦАМИ

Функция разделения грузов обеспечивает установку грузов за двумя рядом стоящими спицами, так что они не видны снаружи.

Защитный кожух колеса

Патентованный, эргономичный телескопический (выдвигаемый) защитный кожух уменьшает площадь, занимаемую стендом.

easyALU™

Коснитесь измерительным рычагом обода для ввода его размеров, и автоматически будет выбран режим установки груза.

Power Clamp™

Электромеханический зажим Power СlampTM (патент) зажимает колесо аккуратно и с постоянной силой, обеспечивая точность определения массы груза.

QuickBAL™

30% снижение времени цикла (менее 4,5 секунд) при гарантировании той же высокой точности.

Tехника VPM

Измерительная техника VPM обеспечивает высокие точность и повторяемость.

МЕДИА

DOWNLOAD

Технические характеристики

Электропривод	Yes
Колёсный зажим	Power Clamp
Скорость при измерении	< 200 rpm
Точность балансирования	0.035 oz
Точность балансирования	1 g
Угловое разрешение	± 0,35°
Длина вала	225 mm
Длина вала	8.86 inch
Диапазон диаметров обода	15" - 30"
Диапазон растояний до фланца колеса	1" - 20"
Диапазон ширины обода	3" - 20"
Макс. диаметр колеса	950 mm
Макс. диаметр колеса	37 inch
Макс. масса колеса	70 kg
Макс. масса колеса	154 lbs
Установленная мощность	230 VAC 1ph 50/60 Hz
Размеры Д х Ш х В (защитный кожух открыт)	1450 x 990 x 1710 mm
Размеры Д х Ш х В (защитный кожух открыт)	57.1" x 39" x 67.3"
Масса стенда	210 kg
Вес нетто	462 lbs
